ＣＡＭ機能アップ項目及び新機能紹介

2004年4月1日現在

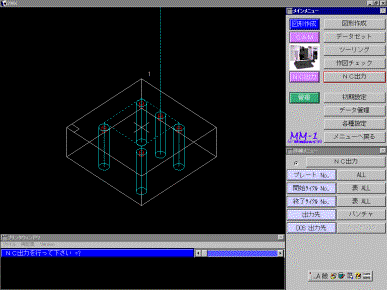

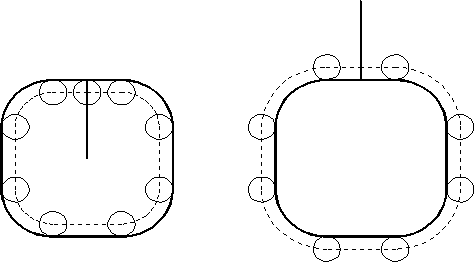

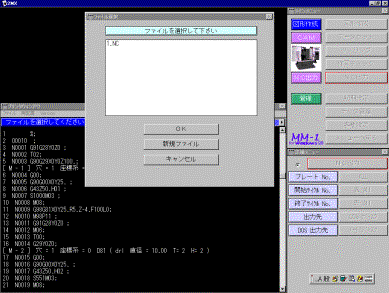

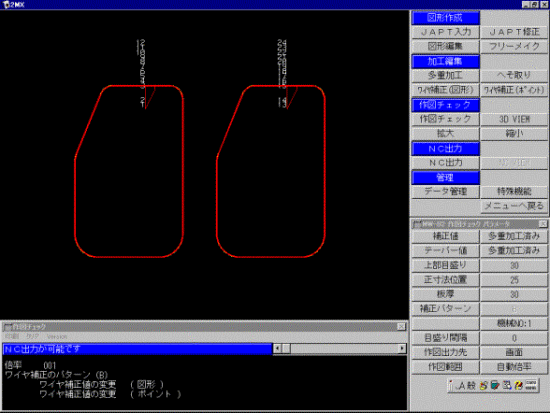

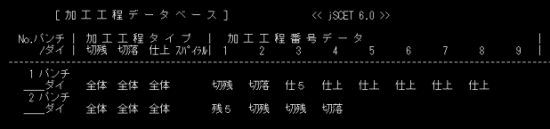

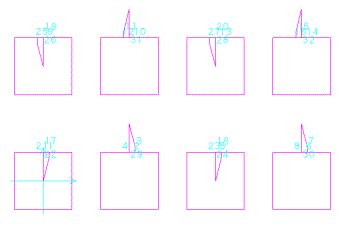

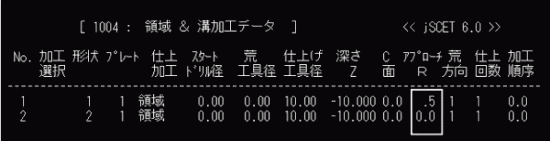

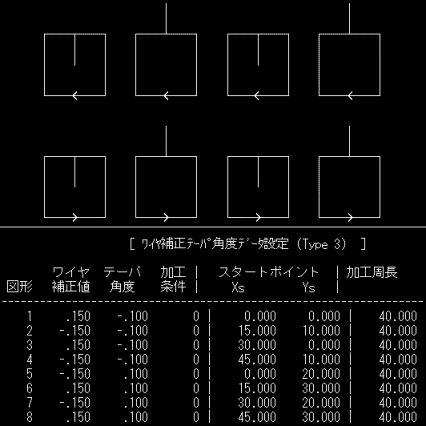

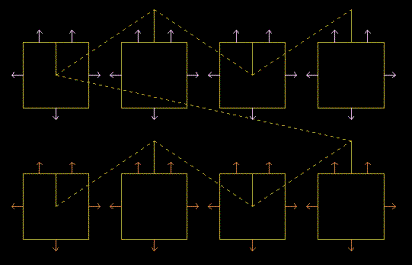

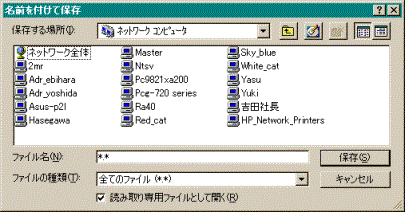

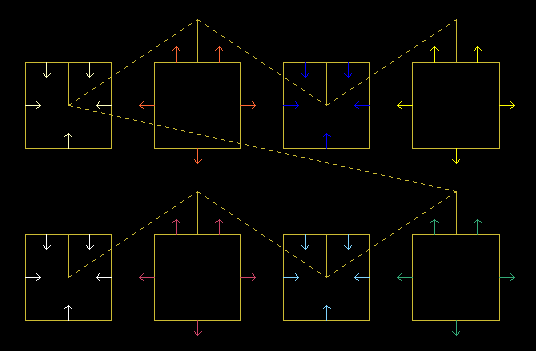

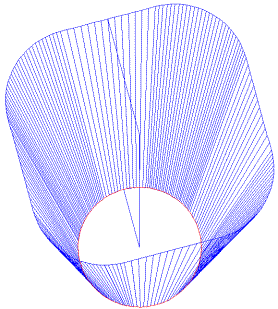

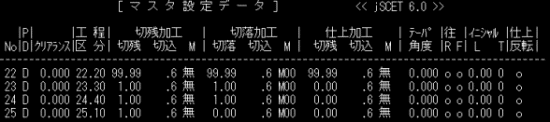

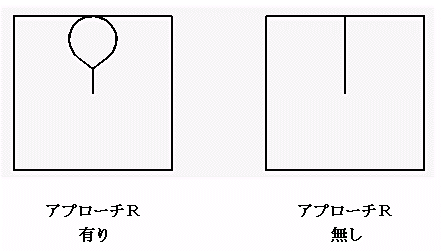

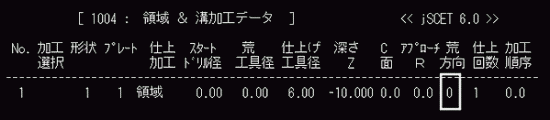

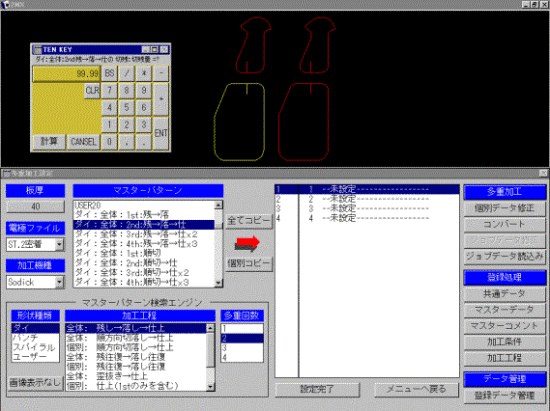

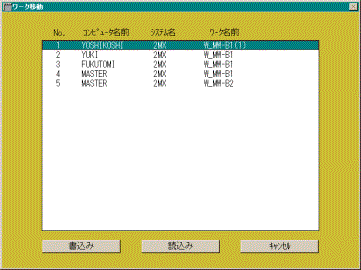

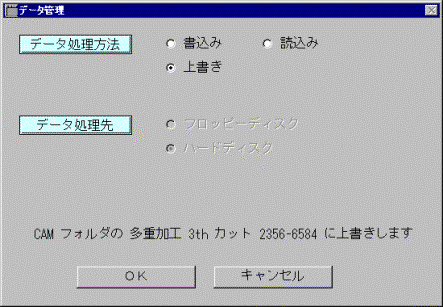

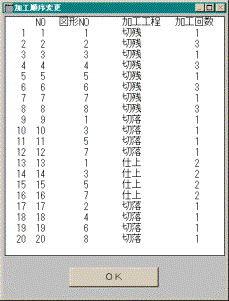

■側面加工（２Ｍ/Ｒ、２Ｍ/Ｘ） 領域加工で側面加工のみ指定が可能です。 ・プレート＆仕上加工データセットで荒方向を“０”で入力します。 ■領域加工アプローチＲ（２Ｍ/Ｒ、２Ｍ/Ｘ） 領域加工の荒取り加工（Ｐ−Ｒ）、側面加工（Ｐ−Ｆ）でアプローチを付けないで加工することが可能です。 ・プレート＆仕上加工データセットでアプローチＲを“０”で入力します。 ■自動結線のタイプ３を追加（２Ｍ/Ｒ、２Ｍ/Ｘ） ソディックＮＣ出力で自動結線タイプ３を追加しました。 タイプ 切残し（１ｓｔ）の液圧 切落しの液圧 自動結線１ イニシャル部　　　高圧 切残し部　　　高圧 イニシャル部　　　高圧 切落し部　　　高圧 自動結線２ イニシャル部　　　低圧 切残し部　　　高圧 イニシャル部　　　低圧 切落し部　　　高圧 自動結線３ イニシャル部　　　高圧 切残し部　　　高圧 イニシャル部　　　低圧 切落し部　　　高圧 ■Newデータ管理（２Ｍ/Ｘ） データ管理をＧＵＩ化し、より操作しやすくしました。 ■ データ上書き機能（２Ｍ/Ｘ） データ管理にて上書きが簡単に可能になりました。 一度、読込み（書込み）をした箇所を記憶していますので、上書きを選択するだけでＯＫです。 ■ソディックリニア（ＬＮ1）ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） ソディックリニア（ＬＮ1）ＮＣ出力が可能になりました。 システムパラメータにて選択が可能です。 ■作図チェックリスト出力（２Ｍ/Ｘ） 作図チェックリスト（全部、一部）の出力が可能になりました。（２Ｍ/Ｒは既に可能。）システムパラメータにて選択が可能です。 ■加工マスターデータ変数入力機能（２Ｍ/Ｘ） 加工マスターデータの各項目に、99.99を設定しますと変数入力に成り、 加工マスターを選択した時点で、切越、切落等の入力が可能になります。 加工マスターデータ 加工マスター変数入力 ■多重加工　カット回数の増加（２Ｍ/Ｘ） 加工工程に　残５　仕５　の入力項目を追加し最大　１１回カットまでの加工が可能になります。 加工工程 作図チェック　１１回カット ■マシニングソフトウェア　ＭＭ−1の新リリース（２Ｍ/Ｘ） マシニングソフトウェアＭＭ−1のメニュー及びシステムをWindowsライクに一新し、NCデータ出力までの時間の大幅短縮が可能です。 ＭＭ−１のメニュー ■ＮＣデータ　ソディック出力時の修正（２Ｍ/Ｒ、２Ｍ/Ｘ） 自動結線１又は自動結線２のどちらのＮＣ出力においても最初の結線コード（Ｔ191）出力有無の選択が可能になりました。 　浸漬コード（Ｔ194）の出力位置の不具合を修正いたしました。 ■上下異形状ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 上下異形状ＮＣ出力にてＢパターンの選択が可能になりました。 ＜Ａパターン＞ ＜Ｂパターン＞ ■NW上での図形編集データの読込み、書込み機能（２Ｍ/Ｘ） ネットワーク上での図形編集データの読込み、書込みが可能になりました。 ■補正値、テーパ値の自動割付け機能（２Ｍ/Ｘ） ワイヤ補正（図形）一覧入力時に、補正値、テーパ値の±を自動割付けします。 ダイorパンチ、進行方向により自動判別して±を割付けします。 割付け後、補正値±により形状色が変わります。 ＜ワイヤ補正値0.15、テーパ値0.1で入力した場合の自動割付け状態＞ ■ソディックＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） ソディックＮＣ出力時に、Ｈ番号を必ず先頭に出力できる様にしました。システムパラメータにて選択が可能です。 ■ソディックＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） ソディックＮＣ出力時に、補正値、テーパ値、条件値の出力を、間接出力と直接出力で切替ができる様にしました。 システムパラメータにて選択が可能です。 ■ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 多重加工後のＮＣ出力にて、多重加工工程コメントの出力を可能にしました。システムパラメータにて選択が可能です。 ■多重加工データの逆変換機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 多重加工後の図形データを図形編集データに変換できる様になりました。システムパラメータにて選択が可能です。 ■多重加工工程入れ替え機能（２Ｍ/Ｘ） 多重加工工程順番の入れ替えが可能になりました。多重加工設定にて選択が可能です。 ■ＮＣ　ＶＩＥＷテーパ方向表示機能（２Ｍ/Ｘ） ＮＣ　ＶＩＥＷにてテーパ方向表示機能が追加されました。 ■ＮＣ　ＶＩＥＷ図形毎、ポイント毎の補正方向、テーパ方向　確認機能（２Ｍ/Ｘ） ＮＣ　ＶＩＥＷにて補正方向の表示が、補正値、テーパ値、毎に色を変えて出力される様になりました。 これにより、図形毎、ポイント毎の補正方向、テーパ方向の確認が容易にできる様になりました。 尚、表示色の設定も可能です。 ■指定箇所へのＮＣ出力（ネットワーク対応）（２Ｍ/Ｘ） ネットワークを含み、指定箇所へのＮＣ出力が可能になりました。 ＤＸＦの読込みで寸法を読込む事が可能です。 ←このページのTOPへ　　　　CAD/CAM新機能目次へ→
