■移動 及び 移動コピー 線種／線色機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 個別、レイヤ、領域のレイヤ修正に加え、線種及び線色の指定が可能です。 ■反転 及び 反転コピー 線種／線色機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 個別、レイヤ、領域のレイヤ修正に加え、線種及び線色の指定が可能です。 |
||||
■製図データ表示確認 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| ハードディスク、フロッピーディスク等の製図データをマルチスクリーンで描画します。 製図メニューの初期設定の 98：製図データ表示 ・２＊２、４＊４、８＊８の表示タイプの選択が可能 |
||||
 |
||||
|
|
||||

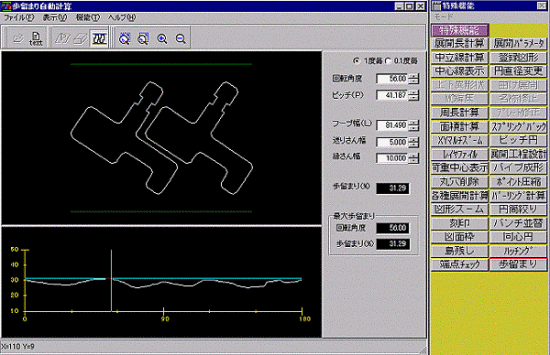

■歩留り （２Ｍ/Ｘ） |
||||
| 最大歩留り率と成る角度を自動計算します。 ・最大歩留り率の角度を表示 ・１〜180度の歩留り率をグラフ化 ・角度の変更が可能 |
||||
 |
||||
|
|
||||

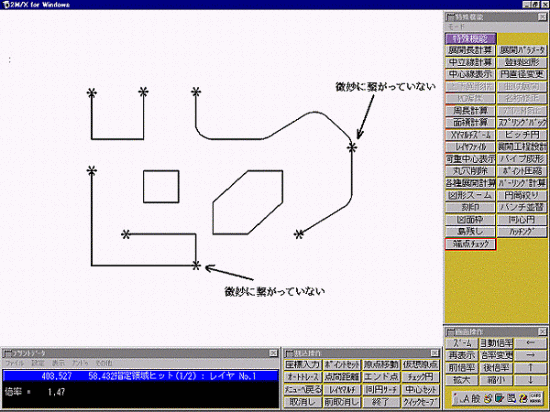

■端点チェック （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 各端点と端点が繋がっているか、繋がっていないかをチェックします。 繋がっていない時、マークを表示します。 ＊２ＭＲ：図形作成選択時 “Ｋ” キーを押します。 |
||||
 |
||||
|
|
||||

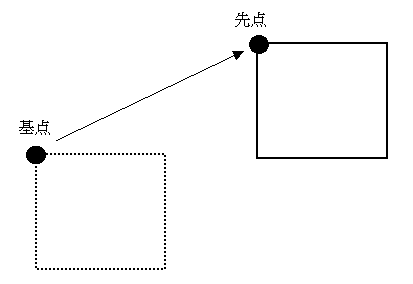

■クイック移動 （２Ｍ/Ｘ） |
||||
| 移動 及び 移動コピー時、基点と先点を指定して簡易に移動が可能です。 “移動”及び“移動コピー”選択時に“Ｑ”キーを押すとクイック移動モードに成ります。 |
||||
 |
||||
|
|
||||
■ ハッチング（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| フリーメイクでハッチングの作成が可能です。 角度…ハッチング角度 ピッチ…ハッチング間隔
|
||||
|
|
||||
■ 等高線（２Ｍ/Ｘ） |
||||
| フリーメイクで等高線の形状を作成する事が可能です。 工具径 …使用する工具径 仕上代 …側面の残し代量 ピックフィード…工具径に対して割合のピッチ
|
||||
|
|
||||

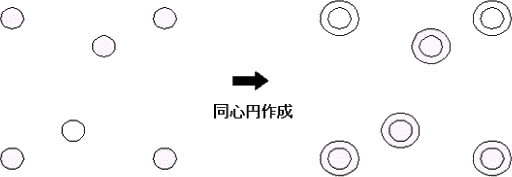

■同心円作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 既に作成されている円に対し、同心円を作成します。 | ||||
 |
||||
|
|
||||

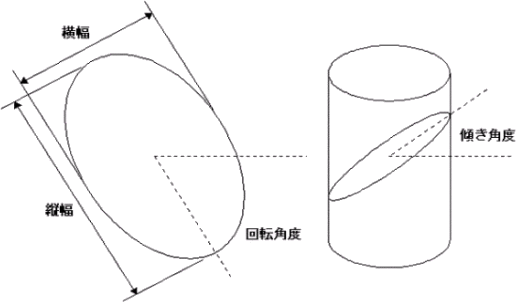

■楕円作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 横幅、縦幅、回転角度の入力後、楕円形状の作成が可能です。 縦幅は円柱の傾き角度で求める事も可能です。 横幅（Ｘ） …楕円の横幅 縦幅（Ｙ） …楕円の縦幅 傾き角度 …円柱を傾けた角度 回転角度 …楕円の回転角度 |
||||
 |
||||
|
|
||||

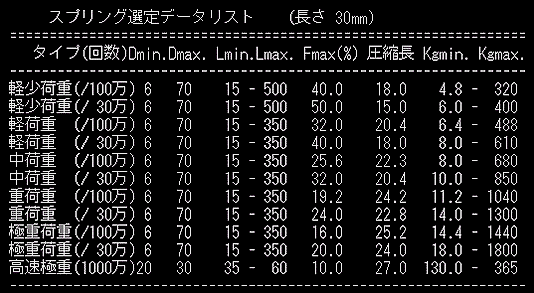

■スプリング選定データリスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 部品図 スプリング を選択時、スプリング選定データリストを表示します。 “Ｎ”キーを押すとリストを表示します。 |
||||
 |
||||
|
|
||||

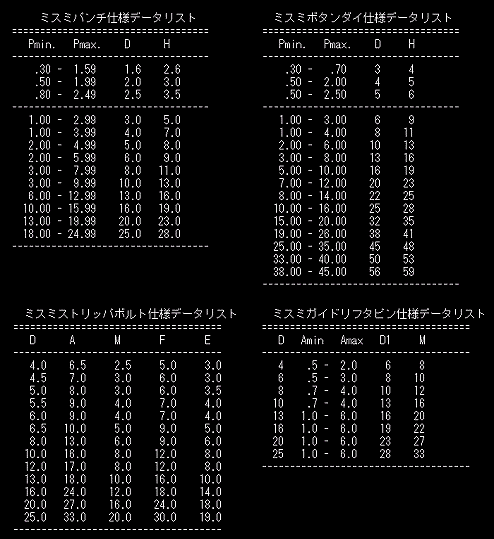

■ミスミのパンチ等リスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 円 及び 同心円 を選択時、ミスミのパンチ、 ボタンダイ、ストリッパボルト、ガイドリフタピンのリストを表示します。 “Ｎ”キーを押すとリストを表示します。 |
||||
 |
||||
|
|
||||

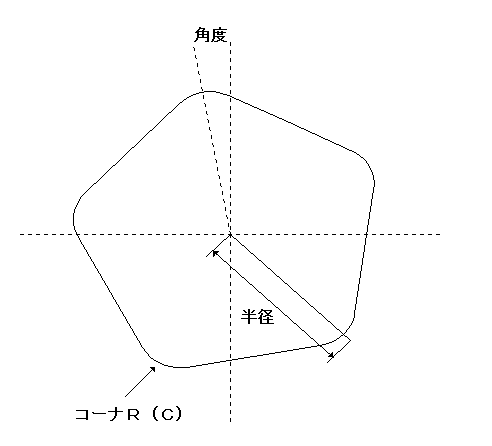

■正多角形作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 多数、半径等の入力後、正多角形の作成が可能です。 多 数 …n角形の数 半 径 …重心から頂点までの距離 傾き角度 …図形の傾き角度 コーナＲ／Ｃ…プラス値でコーナＲ、マイナス値でコーナＣ |
||||
 |
||||
|
|
||||

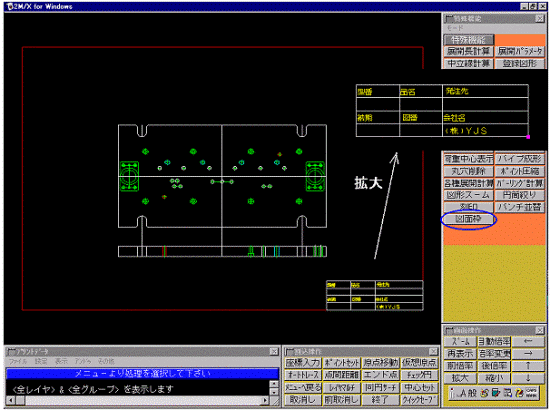

■図面枠作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| オリジナルの図面枠を作成（最大５パターン）し、書込み、修正、読込みが可能です。 書込み…５パターンの図面枠の登録が可能です。 読込み…用紙サイズ、縦及び横配置、倍率、配置場所の指定が可能です。 修 正…登録図面枠の修正が可能です。 |
||||
 |
||||
|
|
||||

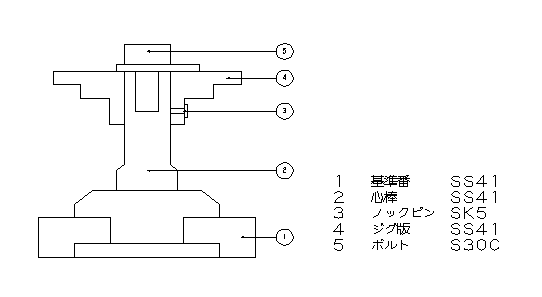

■バルーン コメント表作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 寸法 バールン及びバルーン＆下線を選択時、コメントの入力を行い一覧表として配置が可能です。
※バールン 及び バルーン＆下線メニューを選択時“Ｂ”キー を押すとコメントの入力が可能になります。 ※再度“Ｂ”キー を押すと一覧表を配置出来ます。 |
||||
 |
||||
|
|
||||

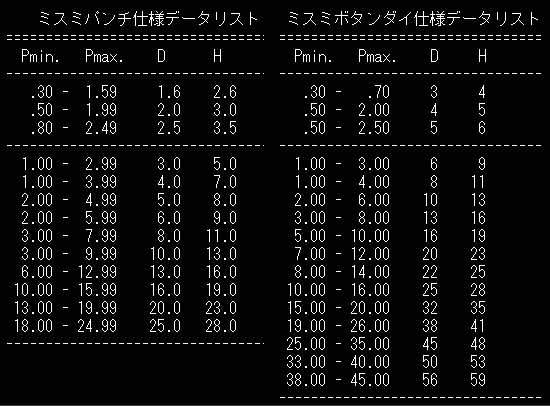

■ミスミのパンチ及びボタンダイリスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 円 及び 同心円 を選択時、ミスミのパンチ 及び ボタンダイのリストを表示します。 ※“Ｎ”キー を押すと ミスミパンチ 仕様データリストを表示 ※“ｎ”キー を押すと ミスミボタンダイ 仕様データリストを表示 |
||||
 |
||||
|
|
||||
■アプローチの自動作成（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| アプローチセットモードを有効時に、四角形、長円、切欠円を作成するとアプローチが自動的に作成されます。 | ||||
  |
||||
|
|
||||

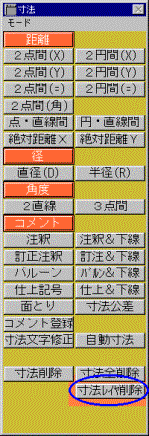

■寸法レイヤ削除機能（２Ｍ/Ｘ） |
||||
 寸法線の削除をレイヤ単位で行えます。 |
||||
|
|
||||
■ＤＸＦコンバート寸法出力機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| ポリラインコンバータにてＤＸＦデータ出力時、寸法も出力します。 | ||||
|
|
||||

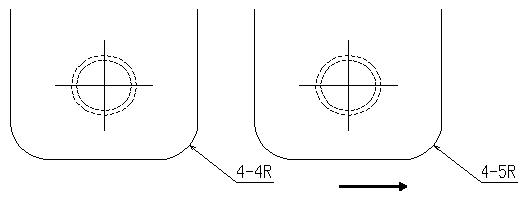

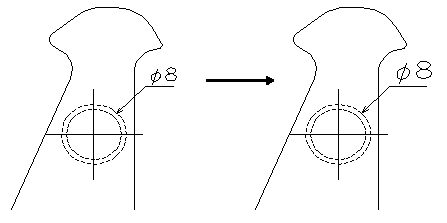

■寸法文字修正機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 記入された寸法の文字サイズ及びコメントの変更が可能です。 | ||||
 文字サイズ変更  コメント変更 |
||||
|
|
||||

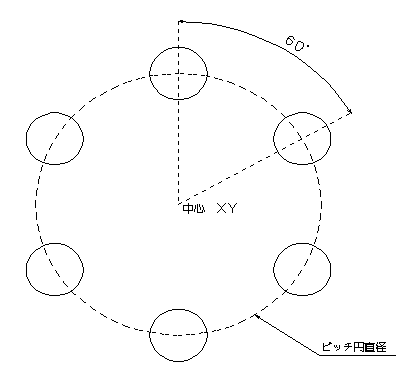

■ピッチ円作成機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| ピッチ円直径、中心座標、分割数、又は分割角度を入力する事でピッチ円上に同時に複数の円を作成します。 | ||||
 ピッチ円作成 |
||||
|
|
||||

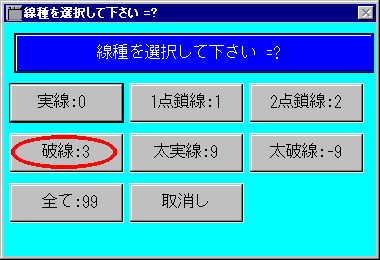

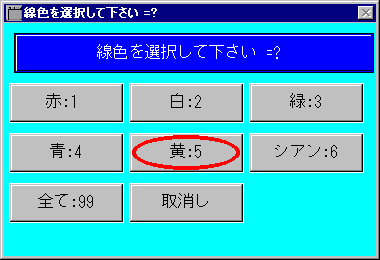

■線種 及び 線色の選択機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 図形削除、レイヤ修正にて形状選択を線種及び線色単位で指定が可能です。 | ||||
    破線の黄色の図形のみが選択せれます |
||||
|
|
||||

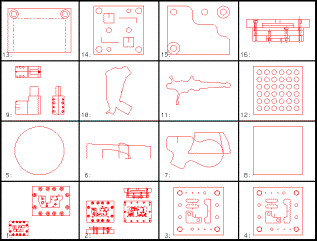

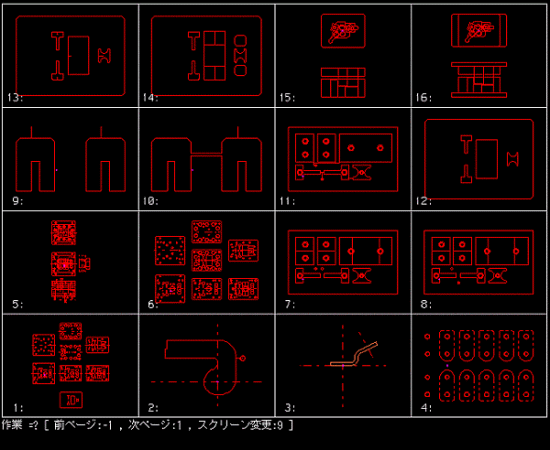

■登録図形マルチスクリーン（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
 マルチスクリーンの分割数を（４分割、１６分割、６４分割）の３タイプから選択が可能です。 マルチスクリーン表示で“＊”キーを押すと選択出来ます。 |
||||
  |
||||
|
|
||||
■レイヤマルチスクリーン（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
 マルチスクリーンの分割数を縦横（４分割、１６分割、６４分割）の３タイプから選択が可能です。 マルチスクリーン表示で“＊”キーを押すと選択出来ます。 |
||||
  |
||||
|
|
||||

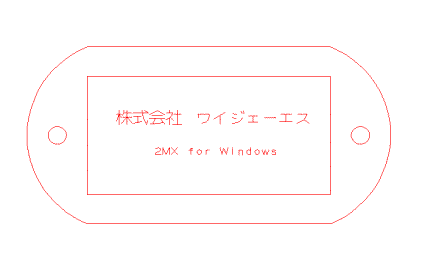

■刻印機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 入力された文字を形状として作成します。 | ||||
 |
||||
|
|
||||

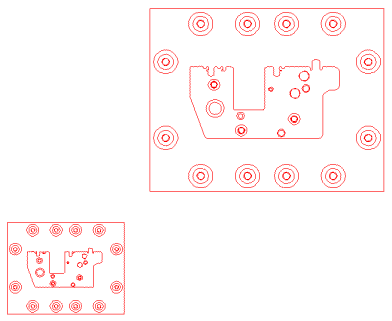

■図形ズーム機能（２Ｍ/Ｘ） |
||||
| 図面を指定された倍率で拡大、縮小コピーします。 | ||||
 |
||||
|
|
||||
■過去データ読出し機能（２Ｍ/Ｘ） |
||||
| 過去にフリーメイクで作成されたデータを自動保存し１６回までのでーたをいつでも読み出す事が可能です。 | ||||
 |
||||
|
|
||||

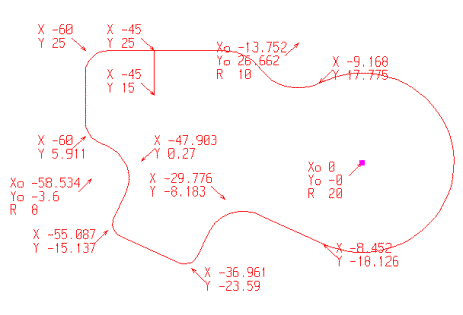

■自動寸法 ＸＹ軸連続機能（２Ｍ/Ｘ） |
||||
| 端点、円弧頂点、円弧中心を絶対寸法のＸＹ連続方式で自動作成します。 | ||||
 |
||||
|
|
||||
■レイヤ修正 線種／線色機能（２Ｍ/Ｘ） |
||||
| 個別、領域のレイヤ修正に加え、線種及び線色の指定でレイヤ修正が可能です。 | ||||
|
|
||||
■レイヤコメント登録機能（２Ｍ/Ｒ、２Ｍ/Ｘ） |
||||
| 各レイヤにコメントを登録する事が可能です。 レイヤマルチスクリーン表示で“／”のキーを押すとコメントが登録できます。 |
||||
|
|
||||
■ポリラインコンバータ（２Ｍ／Ｒ、２Ｍ／Ｘ） |
||||
| ＤＸＦの読込みで寸法を読込む事が可能です。 | ||||
