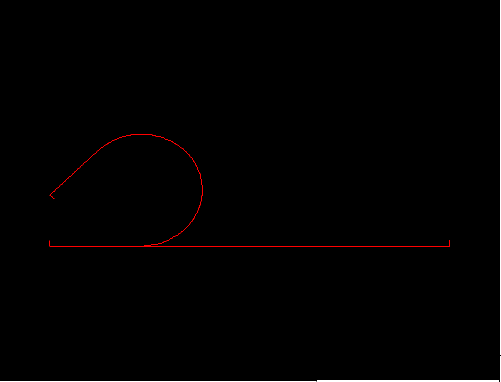

■展開工程設計 全曲げ |
![展開工程設計 全曲げ](img/1.gif)
曲げRをすべて展開し断面形状を自動作成します。 |
1

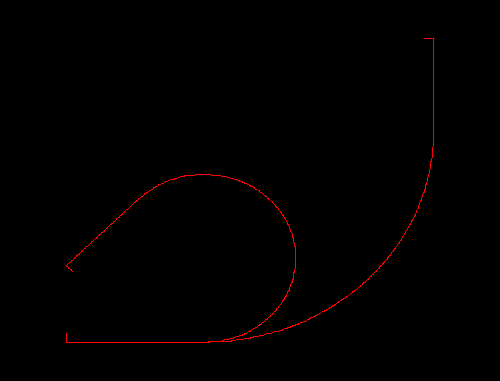

■展開工程設計 角度曲げ |
![展開工程設計 角度曲げ](img/2.gif)
曲げRを指定された角度で展開し断面形状を自動作成します。 |
1

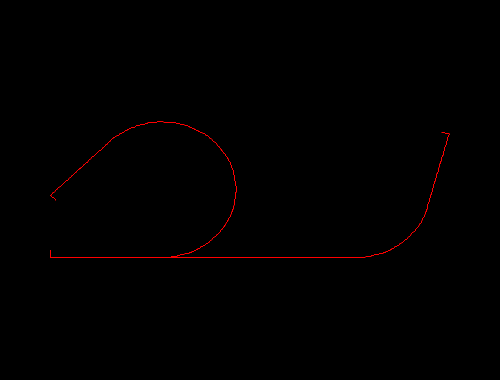

■展開工程設計 分割曲げ |
![展開工程設計 分割曲げ](img/3.gif)
曲げRを指定された分割数 及び 分割比率(%)で展開し断面形状を自動作成します。 |
1

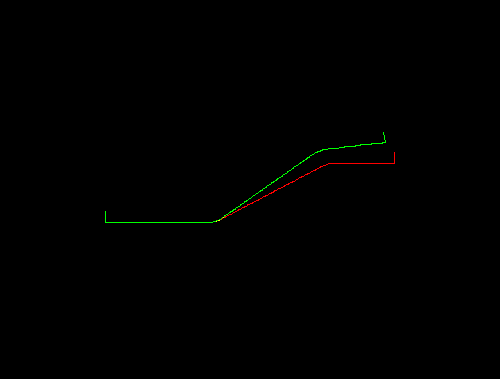

■スプリングバック |
![スプリングバック](img/4.gif)
曲げRを指定された比率(%) 及び 半径(R) 及び 開き角度で
スプリングバック量を求め断面形状を自動作成します。 |
1

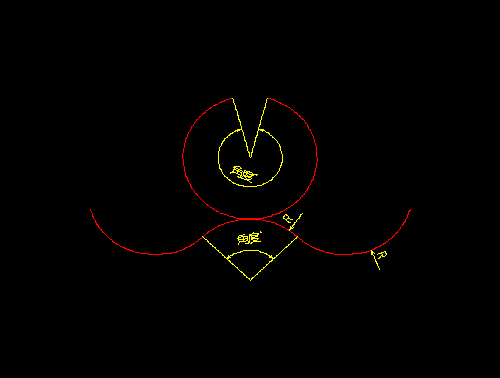

■パイプ成形 |
![パイプ成形](img/5.gif)
直径と曲げ角度 及び 隙間幅を指定する事でパイプ形状による
曲げ工程の断面形状を自動作成 |
1

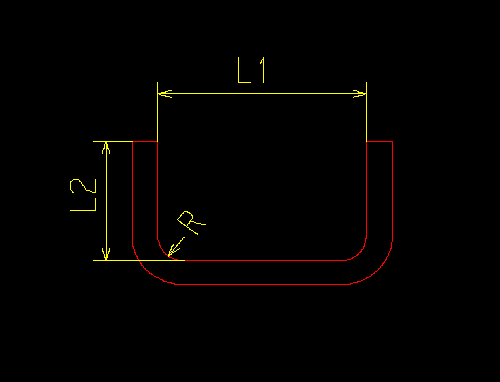

■L曲げ・U曲げ |
![L曲げ・U曲げ](img/7.gif)
板内寸法を用いて直行する2線の合計値に補正値(セットバック値)を加減して展開長さを
計算します。デ−タベ−スとして板厚と曲げ半径毎に任意の補正値を登録する事が可能です |
1

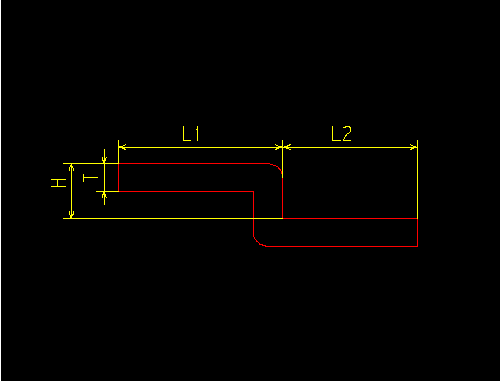

■Z曲げ |
![Z曲げ](img/8.gif)
曲げ方向が互いに反対でかつ接近している段状の曲げの事で、曲げ部分の2ヶ所と平坦部分
の3ヶ所の合計値に補正値(セットバック値)を加減して展開長さを計算します。デ−タベ−ス
として板厚と段曲げ高さ毎に任意の補正値を登録する事が可能です |
1

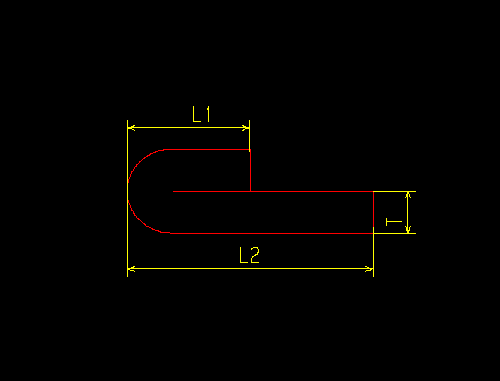

■ヘミング曲げ |
![ヘミング曲げ](img/9.gif)
曲げ方向が同じでかつ接している曲げの事で、曲げ部分の1ヶ所と平坦部分の2ヶ所の合計
値に補正値(セットバック値)を加減して展開長さを計算します。デ−タベ−スとして板厚毎
に任意の補正値を登録する事が可能です |
|
