【ＣＡＭ　新機能】

2004年4月1日現在

■側面加工（２Ｍ/Ｒ、２Ｍ/Ｘ） 　領域加工で側面加工のみ指定が可能です。

・プレート＆仕上加工データセットで荒方向を“０”で入力します。

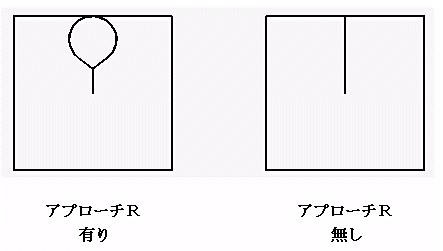

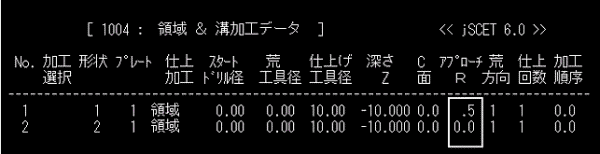

■領域加工アプローチＲ（２Ｍ/Ｒ、２Ｍ/Ｘ） 　領域加工の荒取り加工（Ｐ−Ｒ）、側面加工（Ｐ−Ｆ）でアプローチを付けないで加工することが可能です。

・プレート＆仕上加工データセットでアプローチＲを“０”で入力します。

■自動結線のタイプ３を追加（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ソディックＮＣ出力で自動結線タイプ３を追加しました。

タイプ 切残し（１ｓｔ）の液圧 切落しの液圧 自動結線１ イニシャル部　　　高圧 切残し部　　　高圧 イニシャル部　　　高圧 切落し部　　　高圧 自動結線２ イニシャル部　　　低圧 切残し部　　　高圧 イニシャル部　　　低圧 切落し部　　　高圧 自動結線３ イニシャル部　　　高圧 切残し部　　　高圧 イニシャル部　　　低圧 切落し部　　　高圧

■Newデータ管理（２Ｍ/Ｘ） 　データ管理をＧＵＩ化し、より操作しやすくしました。

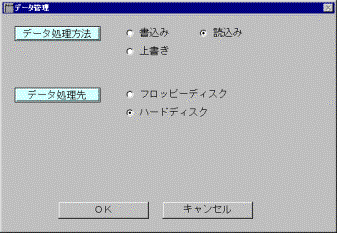

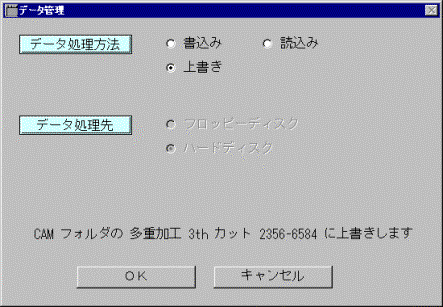

■データ上書き機能（２Ｍ/Ｘ） 　データ管理にて上書きが簡単に可能になりました。 一度、読込み（書込み）をした箇所を記憶していますので、上書きを選択するだけでＯＫです。

■ソディックリニア（ＬＮ1）ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ソディックリニア（ＬＮ1）ＮＣ出力が可能になりました。 システムパラメータにて選択が可能です。

■作図チェックリスト出力（２Ｍ/Ｘ） 　作図チェックリスト（全部、一部）の出力が可能になりました。（２Ｍ/Ｒは既に可能。）システムパラメータにて選択が可能です。

■加工マスターデータ変数入力機能（２Ｍ/Ｘ） 　加工マスターデータの各項目に、99.99を設定しますと変数入力に成り、 加工マスターを選択した時点で、切越、切落等の入力が可能になります。

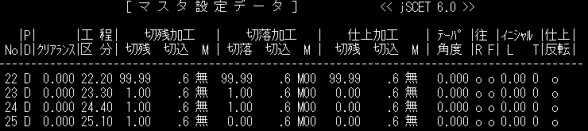

加工マスターデータ

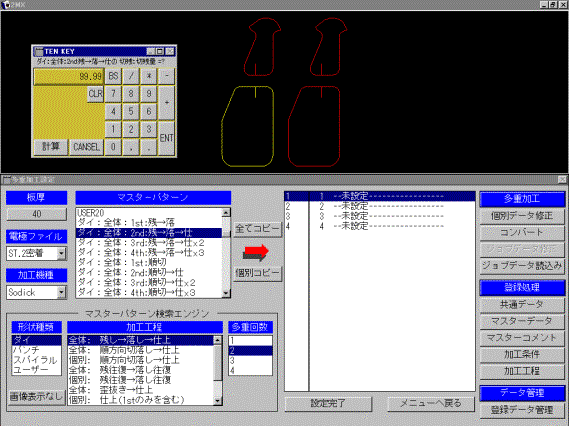

加工マスター変数入力

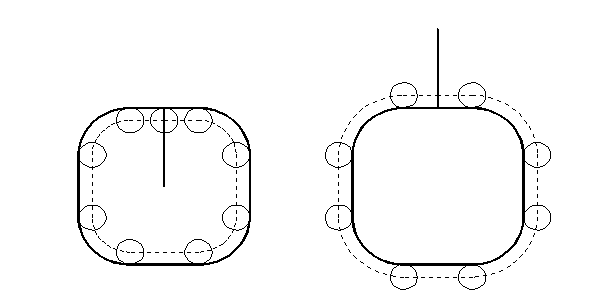

■多重加工　カット回数の増加（２Ｍ/Ｘ） 　加工工程に　残５　仕５　の入力項目を追加し最大　１１回カットまでの加工が可能になります。

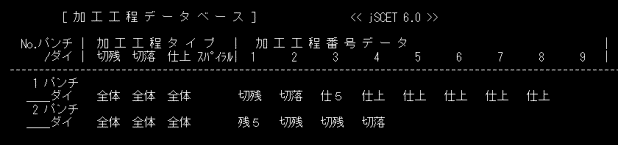

加工工程

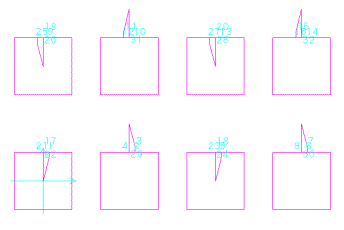

作図チェック　１１回カット

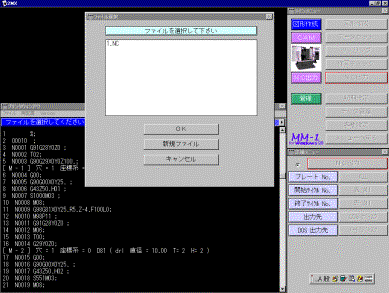

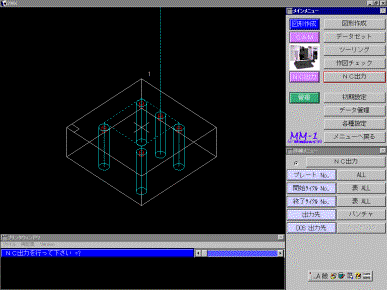

■マシニングソフトウェア　ＭＭ−1の新リリース（２Ｍ/Ｘ） 　マシニングソフトウェアＭＭ−1のメニュー及びシステムをWindowsライクに一新し、NCデータ出力までの時間の大幅短縮が可能です。

ＭＭ−１のメニュー

■ＮＣデータ　ソディック出力時の修正（２Ｍ/Ｒ、２Ｍ/Ｘ） 　自動結線１又は自動結線２のどちらのＮＣ出力においても最初の結線コード（Ｔ191）出力有無の選択が可能になりました。

浸漬コード（Ｔ194）の出力位置の不具合を修正いたしました。

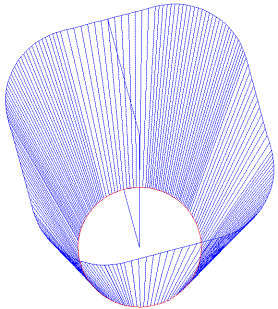

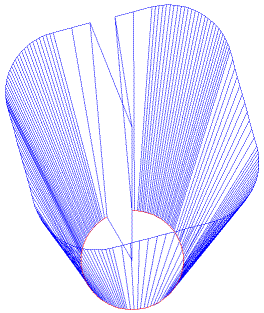

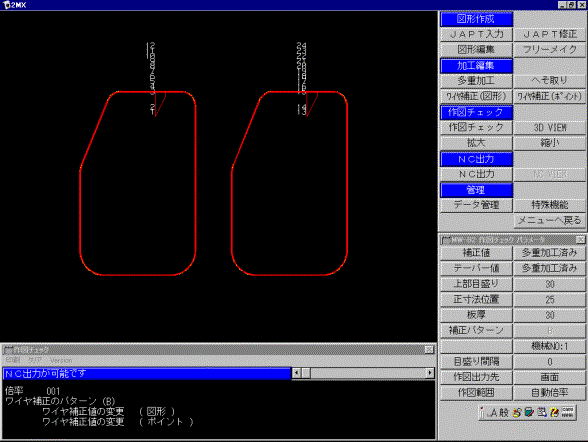

■上下異形状ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 　上下異形状ＮＣ出力にてＢパターンの選択が可能になりました。

＜Ａパターン＞　　　　　　　　　　　　　　　＜Ｂパターン＞

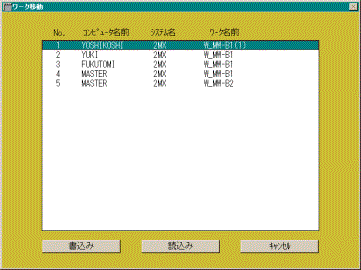

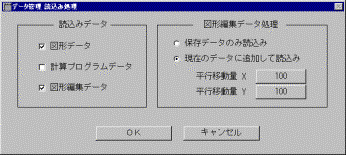

■ネットワーク上での図形編集データの読込み、書込み機能（２Ｍ/Ｘ） 　ネットワーク上での図形編集データの読込み、書込みが可能になりました。

■補正値、テーパ値の自動割付け機能（２Ｍ/Ｘ） 　ワイヤ補正（図形）一覧入力時に、補正値、テーパ値の±を自動割付けします。 　ダイorパンチ、進行方向により自動判別して±を割付けします。 　割付け後、補正値±により形状色が変わります。

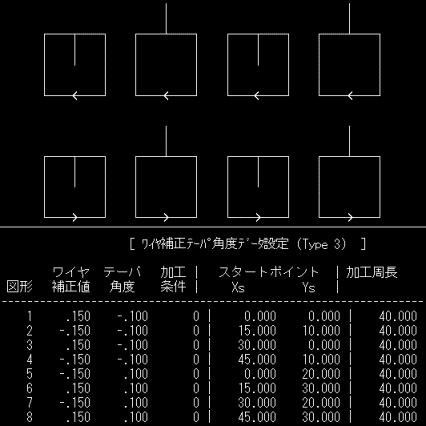

＜ワイヤ補正値0.15、テーパ値0.1で入力した場合の自動割付け状態＞

■ソディックＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ソディックＮＣ出力時に、Ｈ番号を必ず先頭に出力できる様にしました。システムパラメータにて選択が可能です。

■ソディックＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ソディックＮＣ出力時に、補正値、テーパ値、条件値の出力を、間接出力と直接出力で切替ができる様にしました。 システムパラメータにて選択が可能です。

■ＮＣ出力（２Ｍ/Ｒ、２Ｍ/Ｘ） 　多重加工後のＮＣ出力にて、多重加工工程コメントの出力を可能にしました。システムパラメータにて選択が可能です。

■多重加工データの逆変換機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　多重加工後の図形データを図形編集データに変換できる様になりました。システムパラメータにて選択が可能です。

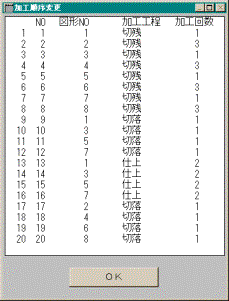

■多重加工工程入れ替え機能（２Ｍ/Ｘ） 　多重加工工程順番の入れ替えが可能になりました。多重加工設定にて選択が可能です。

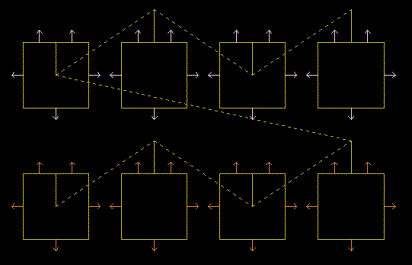

■ＮＣ　ＶＩＥＷテーパ方向表示機能（２Ｍ/Ｘ） 　ＮＣ　ＶＩＥＷにてテーパ方向表示機能が追加されました。

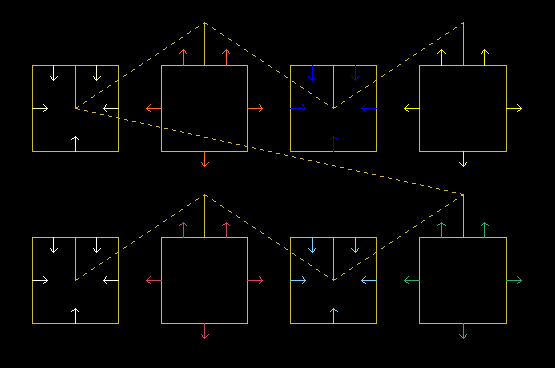

■ＮＣ　ＶＩＥＷ図形毎、ポイント毎の補正方向、テーパ方向　確認機能（２Ｍ/Ｘ） 　ＮＣ　ＶＩＥＷにて補正方向の表示が、補正値、テーパ値、毎に色を変えて出力される様になりました。 これにより、図形毎、ポイント毎の補正方向、テーパ方向の確認が容易にできる様になりました。 尚、表示色の設定も可能です。

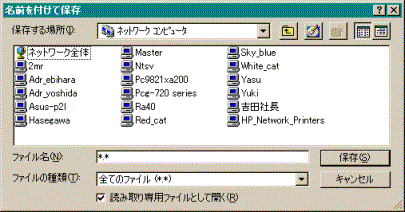

■指定箇所へのＮＣ出力（ネットワーク対応）（２Ｍ/Ｘ） 　ネットワークを含み、指定箇所へのＮＣ出力が可能になりました。
