【ＣＡＤ　新機能】

2004年4月1日現在

■移動　及び　移動コピー　線種／線色機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　個別、レイヤ、領域のレイヤ修正に加え、線種及び線色の指定が可能です。

■反転　及び　反転コピー　線種／線色機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　個別、レイヤ、領域のレイヤ修正に加え、線種及び線色の指定が可能です。

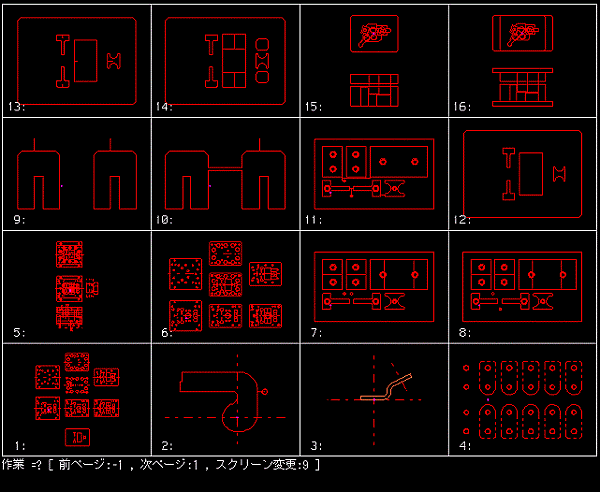

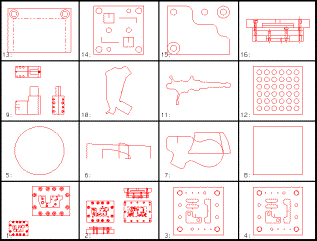

■製図データ表示確認 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　ハードディスク、フロッピーディスク等の製図データをマルチスクリーンで描画します。 　 　製図メニューの初期設定の　98：製図データ表示 　 　・２＊２、４＊４、８＊８の表示タイプの選択が可能

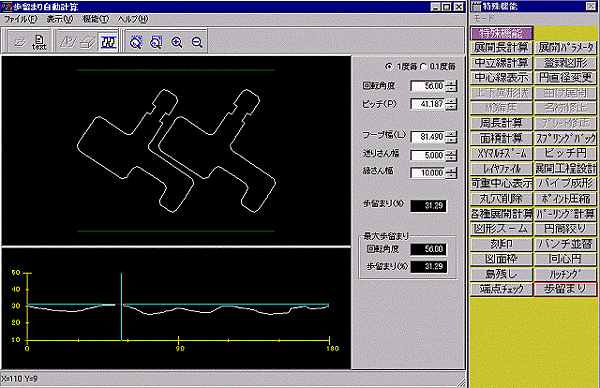

■歩留り （２Ｍ/Ｘ） 　最大歩留り率と成る角度を自動計算します。 　 　・最大歩留り率の角度を表示 　・１〜180度の歩留り率をグラフ化 　・角度の変更が可能

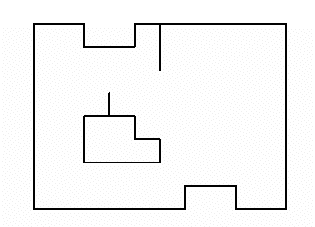

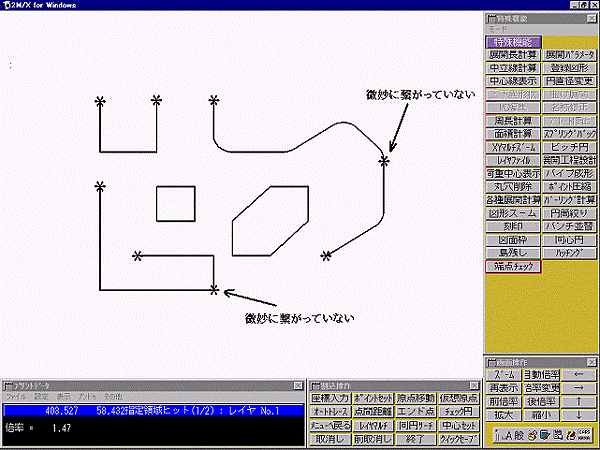

■端点チェック （２Ｍ/Ｒ、２Ｍ/Ｘ） 　各端点と端点が繋がっているか、繋がっていないかをチェックします。 　繋がっていない時、マークを表示します。 　 　＊２ＭＲ：図形作成選択時　　“Ｋ”　キーを押します。

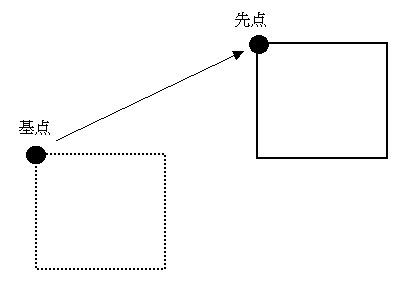

■クイック移動 （２Ｍ/Ｘ） 　移動　及び　移動コピー時、基点と先点を指定して簡易に移動が可能です。 　 　“移動”及び“移動コピー”選択時に“Ｑ”キーを押すとクイック移動モードに成ります。

■ ハッチング（２Ｍ/Ｒ、２Ｍ/Ｘ） 　フリーメイクでハッチングの作成が可能です。 　角　度　　　　…ハッチング角度 　ピッチ　　　　…ハッチング間隔

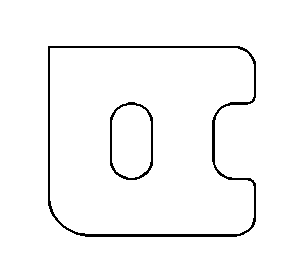

（元図形）

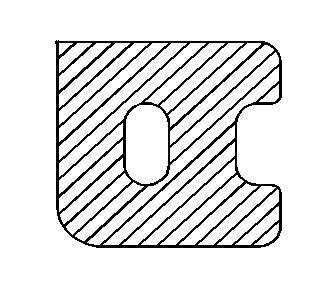

（ハッチング図形）

■ 等高線（２Ｍ/Ｘ） 　フリーメイクで等高線の形状を作成する事が可能です。 　工具径　　　　…使用する工具径 　仕上代　　　　…側面の残し代量 　ピックフィード…工具径に対して割合のピッチ

（元図形）

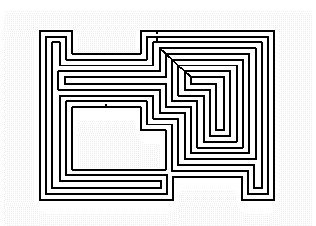

（等高線図形）

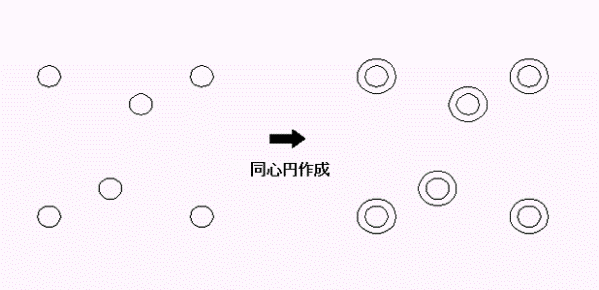

■同心円作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　既に作成されている円に対し、同心円を作成します。

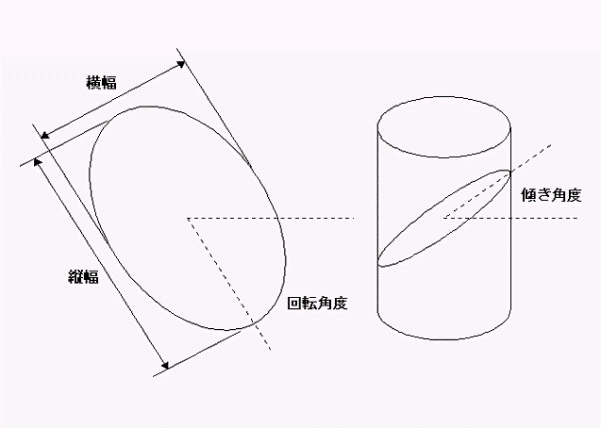

■楕円作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　横幅、縦幅、回転角度の入力後、楕円形状の作成が可能です。 　縦幅は円柱の傾き角度で求める事も可能です。 　横幅（Ｘ）　…楕円の横幅 　縦幅（Ｙ）　…楕円の縦幅 　傾き角度　…円柱を傾けた角度 　回転角度　…楕円の回転角度

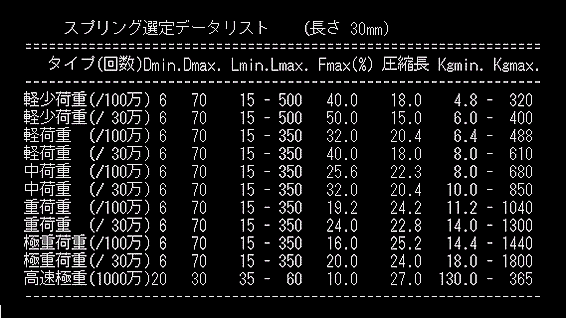

■スプリング選定データリスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　部品図　スプリング　を選択時、スプリング選定データリストを表示します。 　 　“Ｎ”キーを押すとリストを表示します。

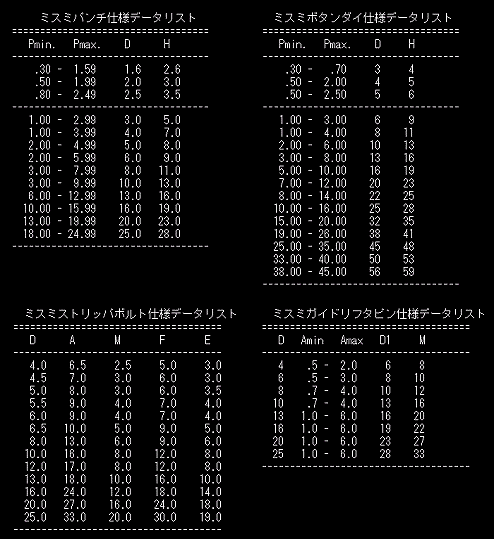

■ミスミのパンチ等リスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　円　及び　同心円　を選択時、ミスミのパンチ、 　ボタンダイ、ストリッパボルト、ガイドリフタピンのリストを表示します。 　“Ｎ”キーを押すとリストを表示します。

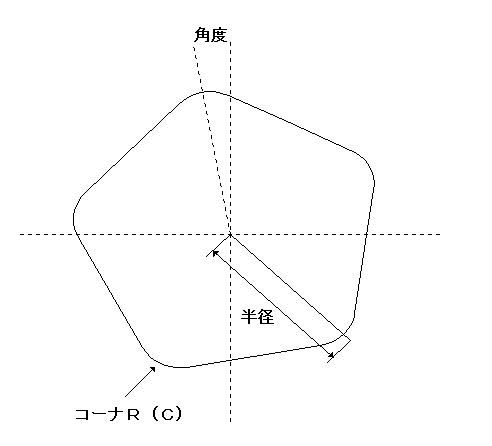

■正多角形作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　多数、半径等の入力後、正多角形の作成が可能です。 　 　多　数　　　　…n角形の数 　半　径　　　　…重心から頂点までの距離 　傾き角度　　…図形の傾き角度 　コーナＲ／Ｃ…プラス値でコーナＲ、マイナス値でコーナＣ

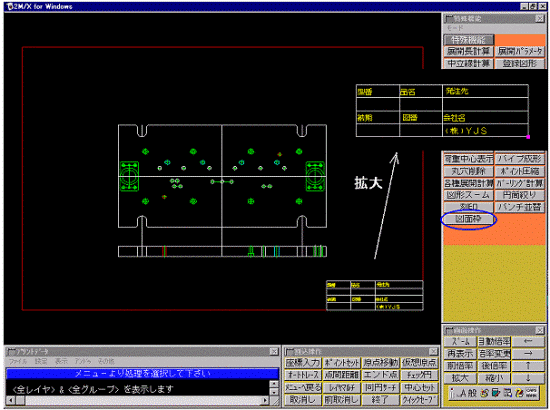

■図面枠作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　オリジナルの図面枠を作成（最大５パターン）し、書込み、修正、読込みが可能です。 　 　書込み…５パターンの図面枠の登録が可能です。 　読込み…用紙サイズ、縦及び横配置、倍率、配置場所の指定が可能です。 　修　正…登録図面枠の修正が可能です。

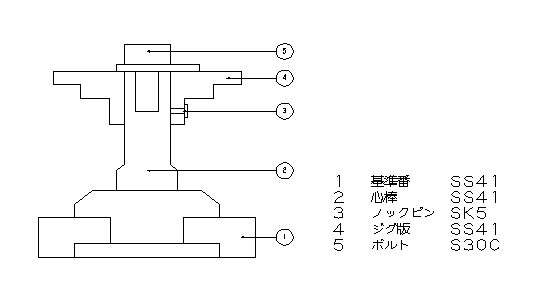

■バルーン　コメント表作成機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　寸法　バールン及びバルーン＆下線を選択時、コメントの入力を行い一覧表として配置が可能です。 　※バールン　及び　バルーン＆下線メニューを選択時“Ｂ”キー　を押すとコメントの入力が可能になります。 　※再度“Ｂ”キー　を押すと一覧表を配置出来ます。

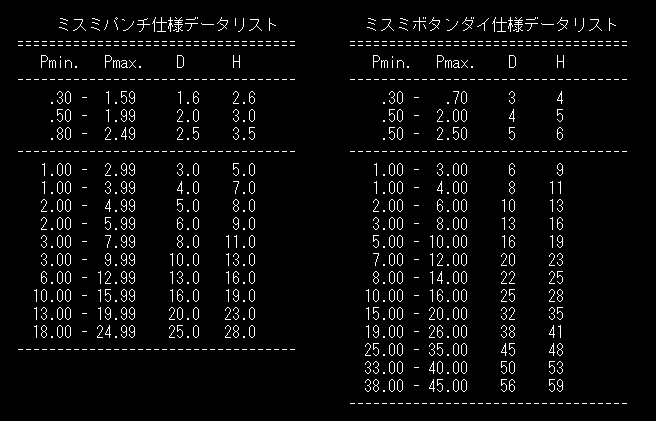

■ミスミのパンチ　及び　ボタンダイリスト表示機能 （２Ｍ/Ｒ、２Ｍ/Ｘ） 　円　及び　同心円　を選択時、ミスミのパンチ　及び　ボタンダイのリストを表示します。 　※“Ｎ”キー　を押すと　ミスミパンチ　　　仕様データリストを表示 　※“ｎ”キー　を押すと　ミスミボタンダイ　仕様データリストを表示

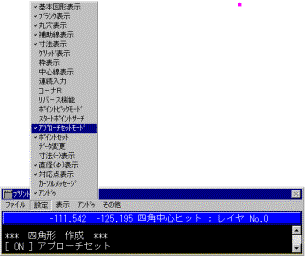

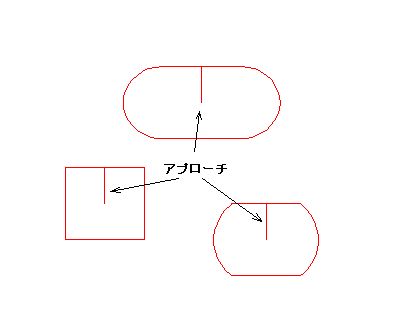

■アプローチの自動作成（２Ｍ/Ｒ、２Ｍ/Ｘ） 　アプローチセットモードを有効時に、四角形、長円、切欠円を作成するとアプローチが自動的に 　作成されます。

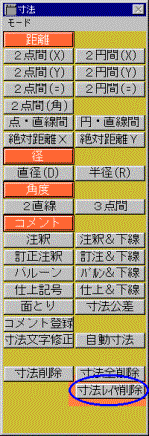

■寸法レイヤ削除機能（２Ｍ/Ｘ） 　寸法線の削除をレイヤ単位で行えます。

■ＤＸＦコンバート寸法出力機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ポリラインコンバータにてＤＸＦデータ出力時、寸法も出力します。

■寸法文字修正機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　記入された寸法の文字サイズ及びコメントの変更が可能です。

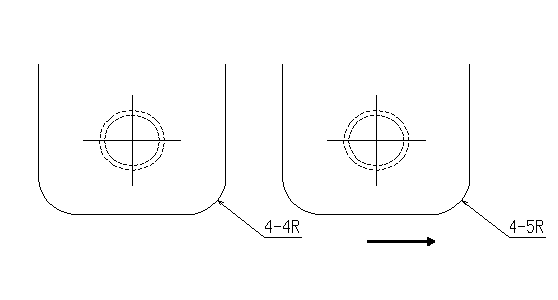

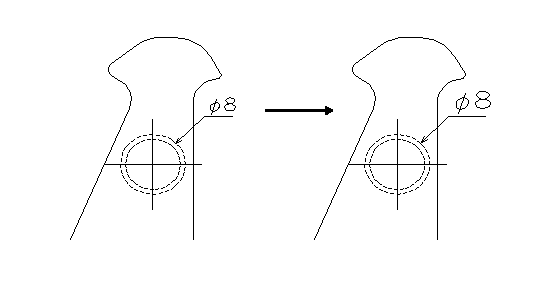

文字サイズ変更

コメント変更

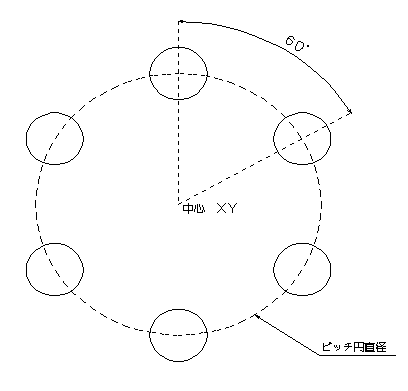

■ピッチ円作成機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　ピッチ円直径、中心座標、分割数、又は分割角度を入力する事でピッチ円上に同時に複数の 　円を作成します。

ピッチ円作成

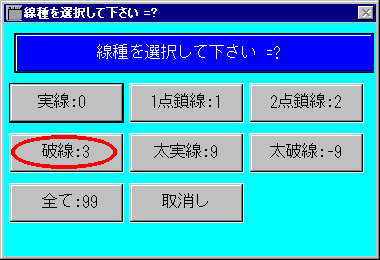

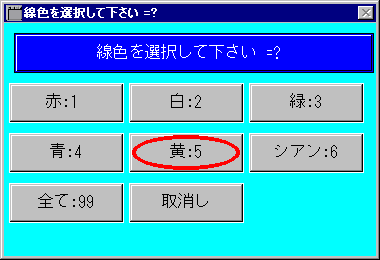

■線種　及び　線色の選択機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　図形削除、レイヤ修正にて形状選択を線種及び線色単位で指定が可能です。

破線の黄色の図形のみが選択せれます

■登録図形マルチスクリーン（２Ｍ/Ｒ、２Ｍ/Ｘ） 　マルチスクリーンの分割数を（４分割、１６分割、６４分割）の３タイプから選択が可能です。 　マルチスクリーン表示で“＊”キーを押すと選択出来ます。

■レイヤマルチスクリーン（２Ｍ/Ｒ、２Ｍ/Ｘ） 　マルチスクリーンの分割数を縦横（４分割、１６分割、６４分割）の３タイプから選択が可能です。 　マルチスクリーン表示で“＊”キーを押すと選択出来ます。

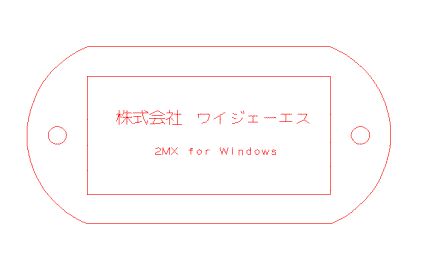

■刻印機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　入力された文字を形状として作成します。

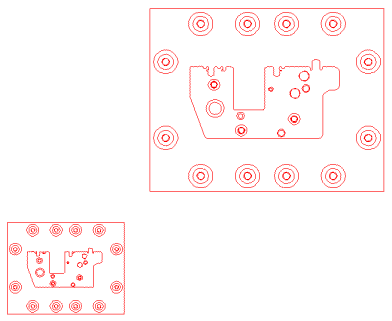

■図形ズーム機能（２Ｍ/Ｘ） 　図面を指定された倍率で拡大、縮小コピーします。

■過去データ読出し機能（２Ｍ/Ｘ） 　過去にフリーメイクで作成されたデータを自動保存し１６回までのでーたをいつでも読み出す事が可能です。

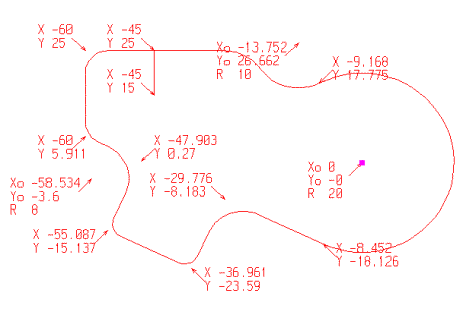

■自動寸法　ＸＹ軸連続機能（２Ｍ/Ｘ） 　端点、円弧頂点、円弧中心を絶対寸法のＸＹ連続方式で自動作成します。

■レイヤ修正　線種／線色機能（２Ｍ/Ｘ） 　個別、領域のレイヤ修正に加え、線種及び線色の指定でレイヤ修正が可能です。

■レイヤコメント登録機能（２Ｍ/Ｒ、２Ｍ/Ｘ） 　各レイヤにコメントを登録する事が可能です。 　レイヤマルチスクリーン表示で“／”のキーを押すとコメントが登録できます。

■ポリラインコンバータ（２Ｍ／Ｒ、２Ｍ／Ｘ） 　ＤＸＦの読込みで寸法を読込む事が可能です。
