UNI-CAMソフトシリーズ
InfLal 図形情報表示ソフト
DXFデータを読込んで、スタートポイント、周長、面積、荷重中心（せん断荷重中心）などの図形情報を表示するソフトウェアです。

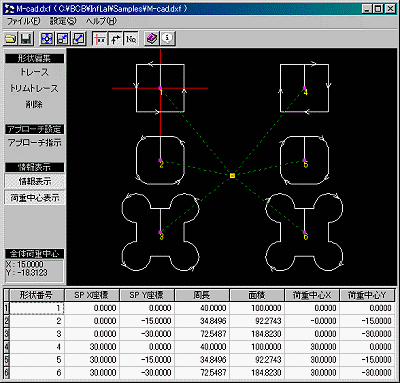

メイン画面
　【InfLal】とは
Information（情報）/Length（周長）/Area（面積）/Load（荷重）の、略語を組み合わせた 造語です。 　

　特　徴　
  • DXF（R12J相当）読込み機能、2種類のトレース機能により簡単に形状を一筆化します。

  • DXF読込み時にありがちな、端点が離れている現象にもトリムで対応。

  • アプローチ部分を指定する事により、より正確な周長、面積、荷重中心を算出します。（アプローチが無い形状も対応します。）

  • 荷重中心はプレス金型を考慮し、せん断荷重中心で算出します。

  • 各形状の荷重中心と全荷重中心は、情報だけでなく視覚的にも表示します。

  • 選択形状のみの情報表示、荷重中心表示も可能ですので、金型図面を読込んで任意形状だけの情報を表示する事も可能です。

  • 各情報は、テキスト形式、CSV形式で出力が可能です。

動作環境　
ＯＳ：Windows95/98
Windows ME/NT/2000/XPでも動作可能。
NT系OS（NT/2000/XP等）にインストールする場合は「Administrator」でログインし、
インストールと動作確認をして下さい。
ハード：上記ＯＳが動作可能なコンピュータ
