◎　ＪＡＰＴ　２Ｍ／ＲシリーズＭＷ−Ｊ５、ＭＷ−Ｂ５ソフトウェアのフリーメイク オプション、上下異形状編集を紹介します。 　本編集機能オプションでは、ポイント数の異なる上下それぞれの形状に対して任意 に対応点を作成し、最終的に上下それぞれの形状のポイント数を合わせることができ ます。 　本ソフトウェアにより、スムージング処理された形状、デジタイズされた形状等に 対し、上下形状のポイント数を合理的に一致させることができ、形状編集作業が合理 化されます。

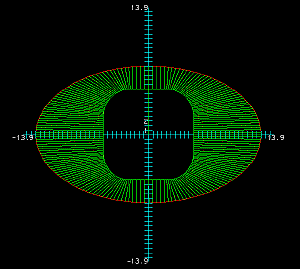

◎　編集前の対応ポイント表示画面 　上形状、下形状のポイント数が異なり、対応点がはっきりしていない。

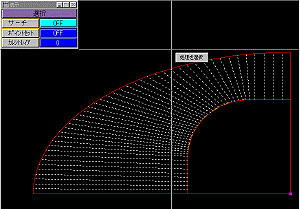

◎　対応ポイントの編集中画面 　フリーメイクによる対応点の編集が完了している。

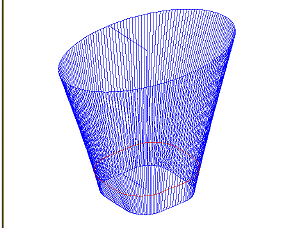

◎　フリーメイクにて任意編集された最終形状の一例 　上図形、下図形のポイント数が同一になっている。

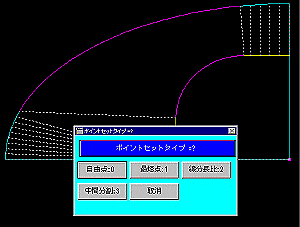

編集操作 　上形状／下形状の指示 　　（両図形のスタート点は同一であることが条件） 　初期対応ポイント状態の表示 　対応ブロック編集 　次の形態の追加点処理により対応点を決めることができる。 　・自由点（フリーメイク） 　・対応線分長比例点 　・等分割点 　・最短距離点
