鋪整ン図形の登録・呼出し

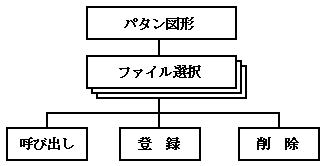

図形5 ◎ 4096のパタン図形登録が可能
◎ 呼び出しはマルチスクリーンで簡単操作
◎ 線種・色w定OK
(パタンファイル・64゙)
図形1
矢印⇔
図形3

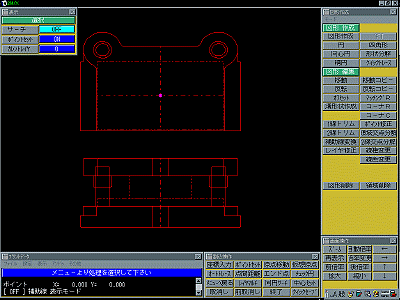

(フリーメイクスクリーン)
図形2

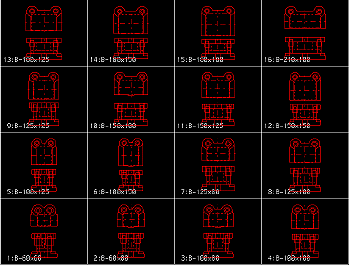

(マルチスクリーンによる登録図形表ヲの一例)
図形4
パターンファイルライブラリ(99年8月現在)
No.
パターンファイル名
メーカー
パタン数
 1
ダイセット(B)−1 スチール
フタバ
39
 2
ダイセット(B)−2 スチール
フタバ
30
 3
ダイセット(C)−1 スチール
フタバ
39
 4
ダイセット(C)−2 スチール
フタバ
30
 5
ダイセット(D)−1 スチール
フタバ
39
 6
ダイセット(D)−2 スチール
フタバ
30
 7
ダイセット(F)−1 スチール
フタバ
44
 8
ダイセット(F)−2 スチール
フタバ
45
 9
ダイセット(B)   鋳物
フタバ
28
10
ダイセット(C)   鋳物
フタバ
28
11
ダイセット(D)   鋳物
フタバ
29
12
ダイセット(F)   鋳物
フタバ
12
13
ダイセット(D・F)
ミスミ
23
14
ガイドポスト
ミスミ
 8
15
MGガイドポスト
フタバ
 8
16
リテーナ
ミスミ
34
17
エンドリテーナ
ミスミ
58
18
各tック
ミスミ
64
19
コンパクトカム
ミスミ
 5
