FK-1とDP-1活用例

JAPT 3F/3FG/3Jワイヤ放電加工機をフロッピーで制御

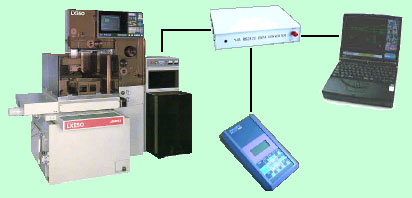

従来、ＮＣカセットまたはＮＣ紙テープによる制御でないと不可能であった３Ｆタイプワイヤ放電加工機に、ＹＪＳ製インターフェイスボックス（ＦＫ−１）を付設することにより、フロッピーディスクでデータを出力し加工することができます。又、自動プロからダイレクトにＮＣデータを出力し、ＤＮＣ制御も可能。さらには端末バッファを用いてＬＡＮ制御への拡張もできます。
fk-1_dp-1
ＦＫ−１付設によるメリット
  • ＮＣカセットとカセット録音装置が不要になり必要経費を抑えます。
  • ＮＣカセットでは１５ファイルがＭＡＸで、後方に録音したデータの読み込みに時間が掛かっていたが、フロッピーディスクではファイル数を多くとれます。
  • 端末バッファの利用などにより、加工機のＤＮＣ制御が可能となり、ＬＡＮが構築できます。
  • 設備投資の必要が無く、旧タイプ加工機のレトロフィットにより、従来の加工機の持つ独自な特性を生かした業務をそのまま延長できます。
  • インターフェイスユニットは、ＹＪＳの開発した独自の回路を利用しており、ローコストで提供できます。
適用可能な機種
  • ＬＳＸシリーズ(LS350-LS1000X)
  • ＬＵＸ３
  • ＬＶ３
  • ＬＸＥシリーズ(LXE35-LXE50)
  • ＬＸＲシリーズ(LXR35-LXR100)
  • ＬＵ３Ｂ　（※）
  • ＬＳＡシリーズ(LS250A-LS1000A)　（※）
  • ＬＳＳシリーズ(LS350S-LS1000S)　（※）
  • その他、ＥＭＭ／３０・６０／３Ｆ，ＮＣ放電３３Ａ
（※）一部制御不可能なタイプもあります
各機種とも現在ＰＴＲとの併用は不可能とお考えください
