UNI-CAM　丸の多列取り歩留り率 / 材料幅の関係計算ソフト

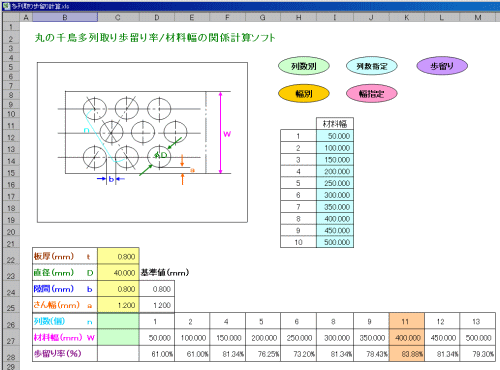

UNI-CAM LOGO 本ソフトウェアは、丸形状を千鳥に多列取りするプレス加工において列数や材料幅と歩留り率の関係を計算するソフトウェアです。

丸の多列取り歩留り率 / 材料幅の関係計算ソフト
　 ≪入力項目≫
　・製品の板厚（ｔ）
　・製品の直径
　・すき間寸法
　・さん巾寸法（ａ）

すき間寸法（ｂ）およびさん巾寸法（ａ）の基準値は次の表で計算される値を用いている（変更不可）
　
丸の直径
さん巾
すき間
A
最小値
ｂ
最小値
〜25
25〜75
75〜150
150〜250
250〜
0.8ｔ
1.0ｔ
1.2ｔ
1.3ｔ
1.5ｔ
0.8
1.2
1.8
2.4
3.0
0.7ｔ
1.0ｔ
1.2ｔ
1.3ｔ
1.5ｔ
0.6
0.8
1.2
1.8
2.4
　　≪計算機能≫
○ 指定材料巾に対する、列数および歩留り率を求める。
○ 指定列数に必要な材料巾および歩留り率を求める。
○ 指定範囲の列数に対し、それぞれ列数に必要な材料巾を求める。
○ 指定範囲の材料巾に対し、配置できる列数を求め、この範囲における歩留り率の高い列数区分を色分け表示する。
《動作環境》　　Microsoft　Office2003以上推奨　Excel VBA
