 ワイヤ放電加工等２次元のＮＣデータの詳細な確認チェックができるソフトウェアです。フロッピーディスクよりＮＣデータを読込み、各種情報を視覚的に表示します。又、ＮＣデータの解析には１６種類のポストプロセッサ（以降ポストと言う）機能を有し、各メーカＮＣの出力コードに対応しています。従来のソフトウェアでは停止コードや結線断線コードの出力位置が、Ｇコード上での確認しか出来ませんでした。それを視覚的に確認できるようにしたものが本ソフトウェアです。（形状と各情報を描画します。） 加工データをＮＣデータで保存しているお客様は、保存されている内容（データ）の確認にも使用できます。変換ポストは各メーカの出力様式に対応できるよう１６種類準備されており、お客様が任意に各変換用のポストを設定できるようになっています。又、あらかじめ設定して出荷する事もも可能です。（現状ＪＡＰＡＸ、ＳＯＤＩＣＫ、三菱、ファナックの各社製ＮＣコードに対応済みです。） |
|
|
 |
|
|

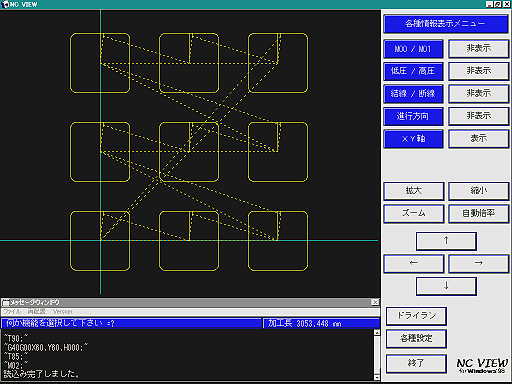

| ■形状表示機能 ・ 早送りは破線で、加工送りは実線で表示されます。 ・ 早送り（G00）の表示はON / OFF が可能です。 ・ 進行方向の表示が可能です。 ■情報表示機能 ・停止コード出力位置の表示が可能です。 ・噴流ポンプ低圧／高圧コード出力位置の表示が可能です。 ・自動結線／断線コード出力位置の表示が可能です。 ■画面操作 ・拡大、縮小、ズームが可能です。 ・移動（→←↓↑）が可能です。（移動ピッチは変更可） ・自動倍率表示機能があります。 ■その他 ・ドライラン機能があります。 ・Ｇコードの表示、プリンタへのリスト出力が可能です。 ・フロッピーディスクからの読込みが可能です。 ・各表示情報のカラー変更が可能です。 ・加工長、加工時間の自動計算が可能です。 ・見積り計算が可能です。 |
