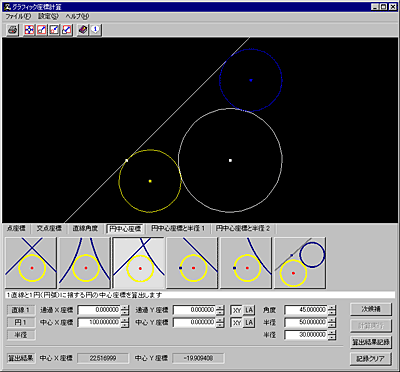

 グラフィック座標計算は、2次元形状において2次元幾何計算を行うソフトウェアです。 |
|
|
 |
|
|
| ■特徴 ・ 多種多様な幾何計算種類を準備。 ・ 入力形状と算出形状は描画され、視覚的な確認が出来ます ・ 算出された候補が複数の場合、算出結果の選択が容易に出来ます。 ・ 一度入力した形状、もしくは算出された形状を、他の計算時に再利用する事が可能です。 現バージョンでサポートされている幾何計算種類は以下の通りです。 ・ 相対的な2点目のXY座標 ・ 相対的な3点目のXY座標 ・ 2直線の交点座標 ・ 2円（円弧）の交点座標 ・ 1直線と1円（円弧）の交点座標 ・ 2点を通る直線の角度 ・ 2円に接する直線の角度 ・ 1点を通り、1円に接する直線の角度 ・ 2直線に接する円の中心座標 ・ 2円（円弧）に接する円の中心座標 ・ 1直線と1円（円弧）に接する円の中心座標 ・ 1点を通り、1直線に接する円の中心座標 ・ 1点を通り、1円（円弧）に接する円の中心座標 ・ 1点を通る接線と1円（円弧）に接する円の中心座標 ・ 3直線に接する円の中心座標と半径 ・ 3円（円弧）に接する円の中心座標と半径 ・ 2直線と1円（円弧）に接する円の中心座標と半径 ・ 1直線と2円（円弧）に接する円の中心座標と半径 ・ 1点を通り、2直線に接する円の中心座標と半径 ・ 1点を通り、2円（円弧）に接する円の中心座標と半径 ・ 1点を通り、1直線と1円（円弧）に接する円の中心座標と半径 ・ 2点を通り、1直線に接する円の中心座標と半径 ・ 2点を通り、1円（円弧）に接する円の中心座標と半径 ・ 3点を通る円の中心座標と半径 入力値の入力範囲は以下のとおりです。 座標、長さ -1000000.0 〜 1000000.0 角度 -360.0 〜 360.0 半径 0.0001 〜 1000000.0 算出結果の出力範囲は以下のとおりです。 座標、長さ 特に制限はありません 角度 -180.0 〜 180.0 半径 0.0001 〜 1000000.0 |
■動作環境 ＯＳ：Windows95/98 Windows ME/NT/2000/XPでも動作可能。 NT系OS（NT/2000/XP等）にインストールする場合は「Administrator」でログインし、 インストールと動作確認をして下さい。 ハード：上記ＯＳが動作可能なコンピュータ |
＜製品版をバージョンアップする場合＞ 1.まず、バージョンの新しい体験版をダウンロードして下さい。 2.体験版のｅｘｅのみを製品版のｅｘｅに上書きします。 3.以上でバージョンアップは終了です。 |
| ⇒体験版のダウンロードはこちらから |
