インボリュートギヤ＆インボリュートスプライン(以下歯車ソフト)の形状作成とＤＸＦデータ出力のできるソフトウェア。 この歯車ソフトは、全周または部分(歯車指定)の標準平歯車はもちろん、転位歯車、特殊歯車にも
対応し、フレキシブルな歯車を作成する事が可能です。 又、トロコイドフィレット(アンダーカット)やインボリュートスプラインのような特殊な歯車に

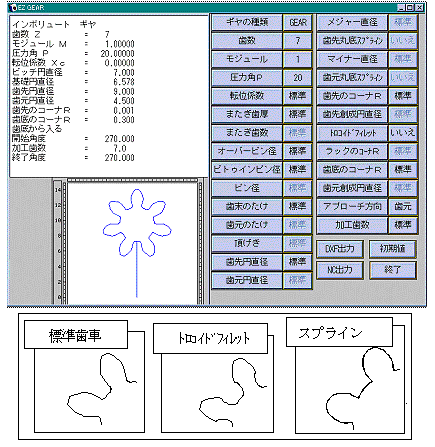

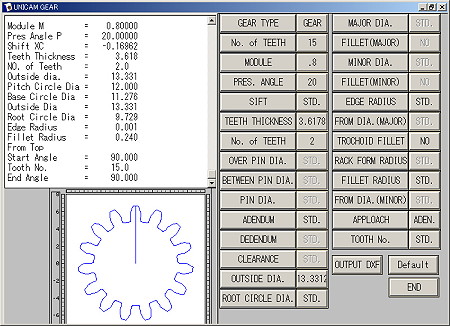

対応しています。入力は、形状を定義する最低限のパラメータの入力方式で、各項の入力値に応じて自動計算が進行し、形状のリアルタイムなグラフィック表示ができます。出力は、ＤＸＦファイル形式にて出力が可能なため、AutoＣＡＤに代表されるような汎用ＣＡＤの形状作成のためのアプリケーションとして使用する事が可能。 |
|
|
  |
|
|
| ■特徴 ・ ギヤ（スプライン）の作成に必要なデータ（パラメータ）入力によりその形状を自動作成 ・ 全周および部分（歯数指定）の形状に対応 ・ トロコイドフィレット（アンダーカット）など、２７の要素に対応 ・ すべてのパラメータを入力する必要はなく、仕様を決定するパラメータだけでＯＫ ・ ＤＸＦ出力で各ＣＡＤにも対応 ・入力データに応じて自動作成される形状の即確認が可能 ・ ＤＸＦ出力ができる。 ■インボリュート平歯車 ・標準歯車（歯数、モジュール、圧力角を指定） ・転位歯車（転位係数、またぎ歯厚、円弧歯厚、オーバーピン径、ビトゥインピン径の指定で 任意の転位を与えます。） ・特殊歯車（歯の高さ、歯先径、歯底径の指定で、高歯、低歯などの特殊歯車を作成でき ます。） ■インボリュートスプライン ・平底形状スプライン ・丸底形状スプライン |
