UNI−CAM 歩留り率自動計算ソフト
UNI-CAM LOGO
プレス金型のブランク形状の材料取りレイアウト設計において、 フープ材料に対するブランク形状の歩留り率を自動計算処理するソフトウェアです。

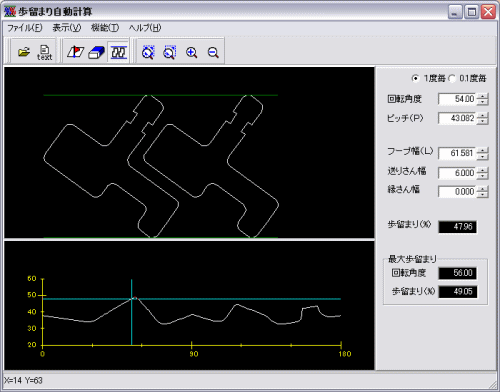

【メイン画面】
メイン画面
 ・ ブランク形状(閉図形)の任意回転、送りピッチ指示(送りさん巾指示)、材料巾指示
  (縁さん巾指示)ができ、その時点でのフープ材料巾、送りピッチ、歩留り率を自動表示。
 ・ ブランク形状を0〜180°の間で回転をかけた時の各回転角度における歩留り率をグラフ
  表示。(歩留り曲線)。
 ・ 最高歩留り率を得る時の歩留り率とブランク形状の回転角度を表示します。
メニュー画面
                                入出力メニュー

■ブランク形状 DXFファイルを一筆化し編集した閉図形。
◆入力項目
  ・回転角度(0〜180°)の力。
  ・連続回転 (ピッチ0.1°/1°)
  ・送りピッチ指示
  ・材料巾値の入力
  ・さん巾値の入力
◆出力データ
 ・任意回転、任意の送りピッチ量における材料歩留り率、
  必要材料巾の自動表示。
 ・歩留り曲線表示。
 ・最大歩留りを得る時の歩留り率とブランク回転角度。
 ・計算結果データをプリンタに出力できます。
入力項目 データの反映(○:反映される)
歩留り ピッチ フープ巾 送りさん巾 縁さん巾
回転角度 不変 不変
ピッチ 不変 不変
フープ巾 不変 不変
送りさん巾 不変 不変
縁さん巾 不変 不変

<製品版をバージョンアップする場合>
 1.まず、バージョンの新しい体験版をダウンロードして下さい。
 2.体験版のexeのみを製品版のexeに上書きします。
 3.以上でバージョンアップは終了です。
⇒体験版のダウンロードはこちら

UNICAMメニューに戻る
